Tutorial - AutoCAD 2008 Básico

[Andy]

Importante

Para que a página não fique extensa visualmente, cada capítulo estará dentro de um spoiler.

Em função das enúmeras imagens no decorrer do tutorial, todas elas estarão escondidas por trás de um botão clicável, bem como, evitar a quebra de layout.

Índice

Apresentação

Instalando o AutoCAD 2008

Configurando o Sistema

Criando um Novo Arquivo

Segurança no Projeto

Desenhando no AutoCAD com as Coordenadas

Linhas e Polilinhas

Explosão de Linhas e Conversão de Linhas para Polilinhas

Curvas e Objetos Fundamentais

Polígonos

Edição

Copiando Objetos

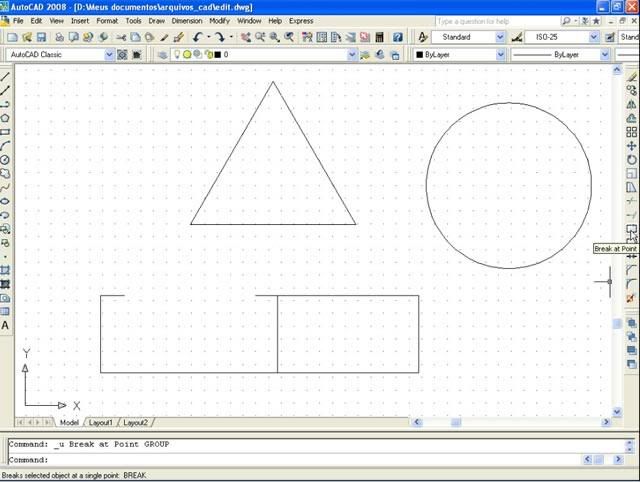

Editando Linhas

Cópias Múltiplas com o Array

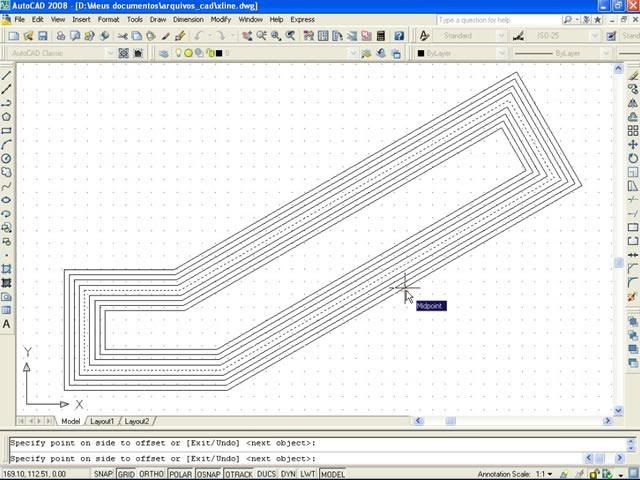

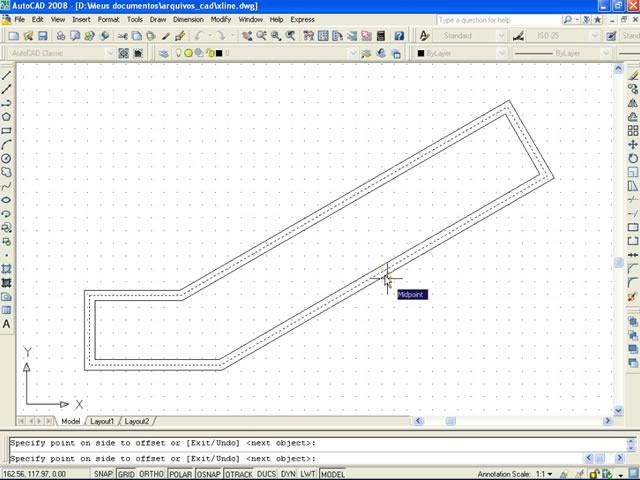

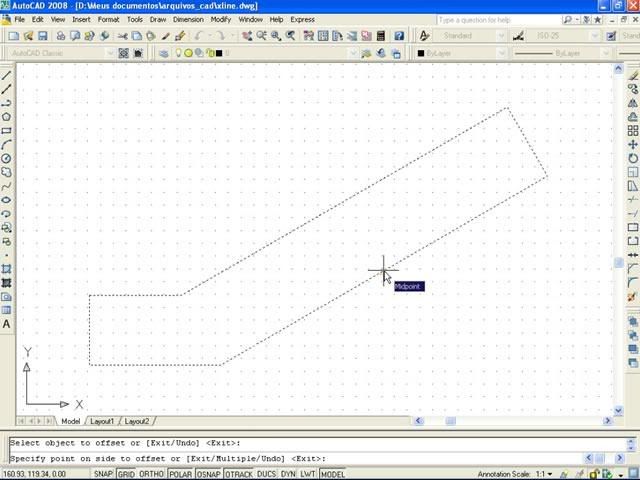

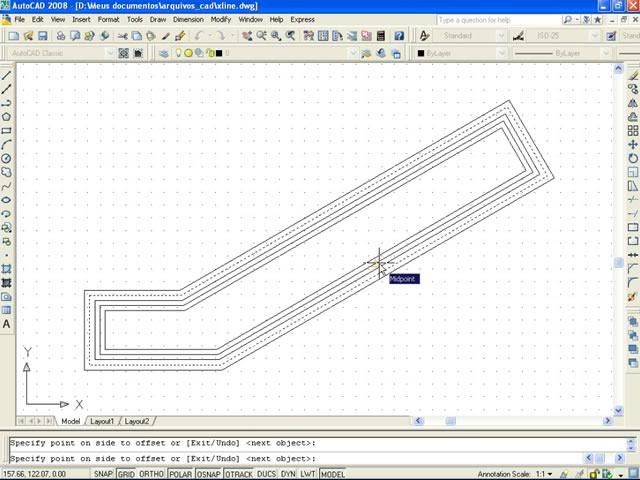

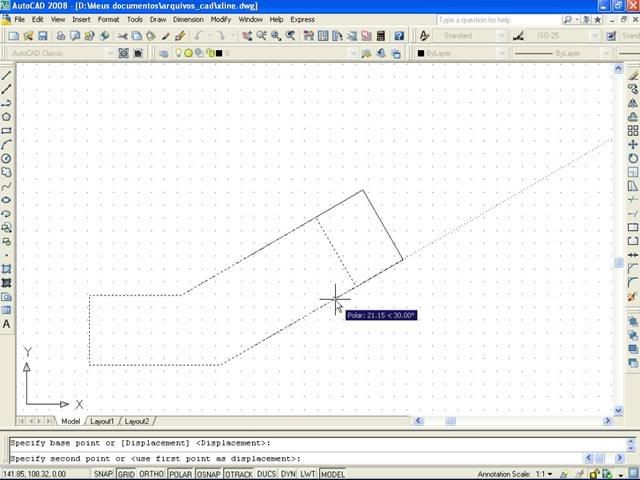

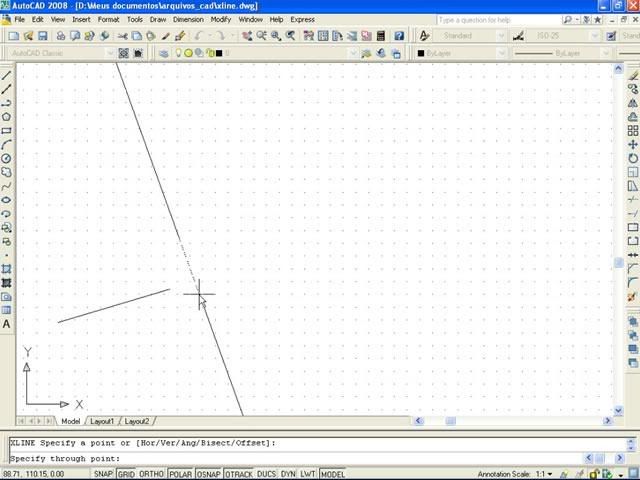

Editando na Diagonal e Copiando com o Offset

Eliminando Múltiplas Linhas e Chanfrando Objetos

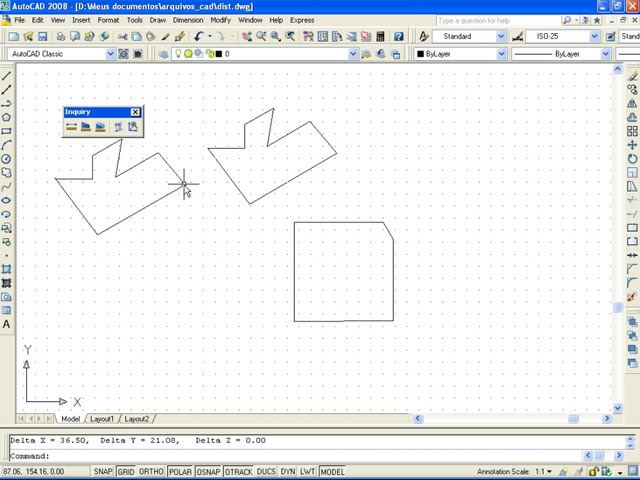

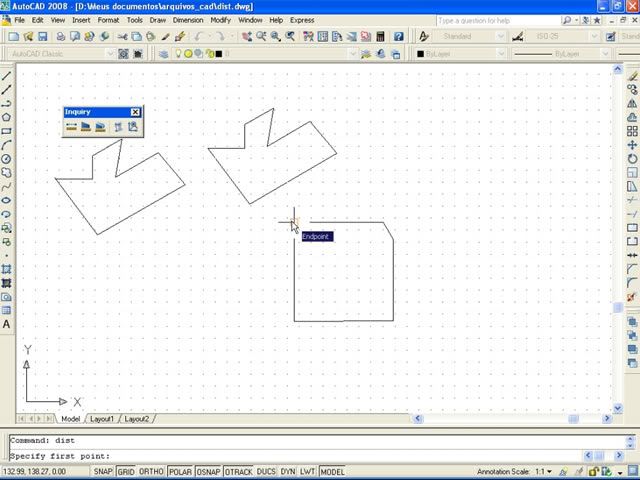

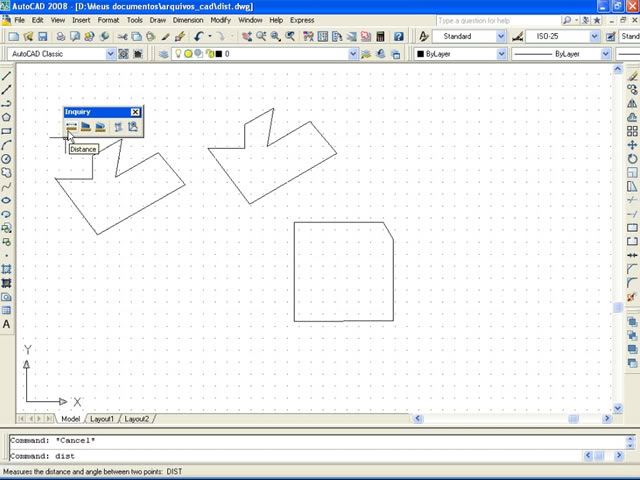

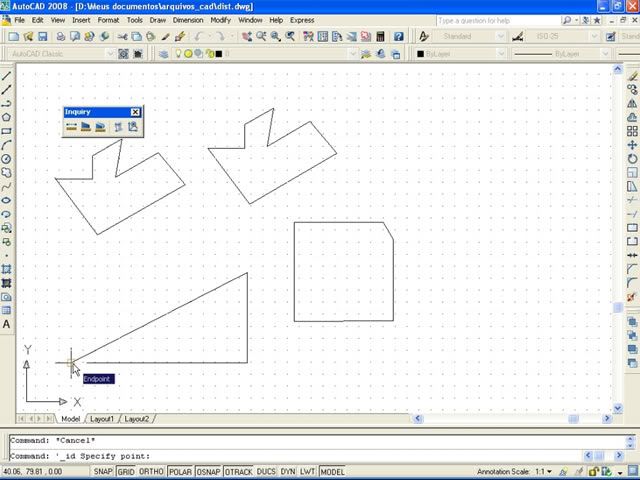

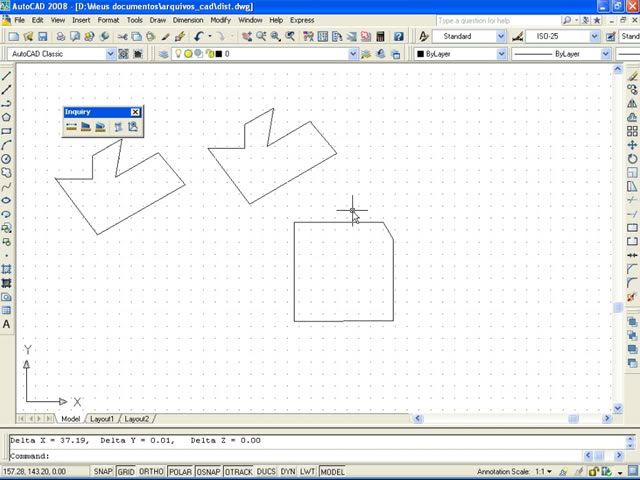

Calculando Distâncias

Como Achar os Quadrados dos Catetos e da Hipotenusa

Camadas

Cotas

Dimensões

Texto

Outras Ferramentas da Camada

Para Praticar

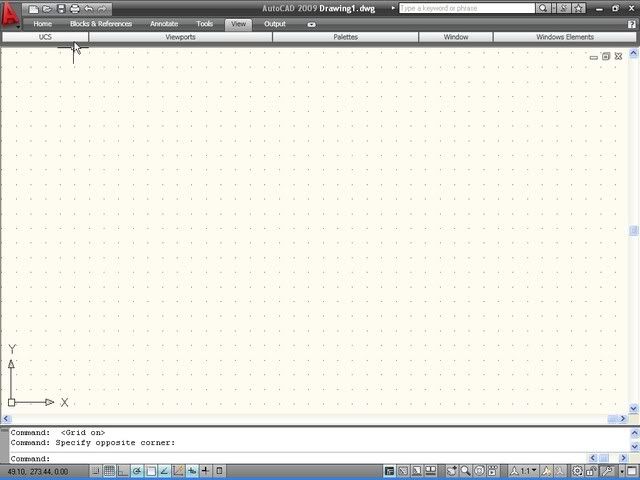

Novidades no AutoCAD 2009 (NOVO)

[Andy]

Apresentação

Qual o objetivo do AutoCAD?

A construção de desenhos técnicos em duas dimensões e, limitadamente, modelagens em três dimensões.

Qual o objetivo deste tutorial?

Mostrar a importância desta ferramenta, bem como, tirar aquela imagem do usuário final de que o AutoCAD é um bicho de sete cabeças, que ninguém consegue fazer nada de nada nele, e mostrar que com dedicação, poderá futuramente aprender a fazer grandes projetos, por exemplo, modelagens em 3D.

E porque não começamos já com o AutoCAD 3D?

Exatamente porque antes disso, é fundamental o conhecimento nas ferramentas básicas do AutoCAD, para que não encontre nenhuma dificuldade quando passarmos para o 3D, assunto do próximo tutorial.

Objeto em vista 2D.

Aplicação de hachura.

Objeto em vista 3D com as arestas sendo exibidas.

Com a exibição das arestas, ele tanto pode ser visto como um cubo em perspectiva como pode ser visto também como um polígono de seis lados.

Objeto em vista 3D com as arestas ocultas.

Objeto em vista 3D com cores de preenchimento.

Fotorrealismo.

No decorrer do tutorial estaremos utilizando as formas geométricas como cobaia das ferramentas.

E quem pretende se dedicar nesse software, aprenderá a fazer uma modelagem simples como na figura abaixo, um modelo feito por mim na minha primeira aula de AutoCad 2004 3D (que por coincidência foi no ano de 2004, quando já tinha o AutoCAD 2005, mas por esse último só rodar a partir do Windows 2000, enquanto a versão 2004 rodava no Windows 98; foi decidido aderir ainda a versão 2004, por naquele ano ainda ter sido muito comum a utilização do Windows 98 nos computadores domésticos e comerciais):

Eu aprendi a fazer modelagens na primeira aula, na parte 3D, mas foi na terceira aula que eu aprendi a colocar texturas e fazer efeito de luz nos objetos.

Neste tutorial eu ensinarei, da maneira mais simples, como manejar essa poderosa ferramenta.

...Mãos a Obra!!!!

Instalando o AutoCAD 2008

A partir da versão 2007, o AutoCAD passou a ter dois CDs de instalação. Até o AutoCAD 2006 era um único CD para instalar.

Insira o primeiro cd na unidade de cd.

Clique em "Install Products".

Clique em "Next".

Certifique de que está marcada a opção "AutoCAD 2008" e clique em "Next".

Marque a opção "I Aceppt" e clique em "Next".

Preencha o necessário.

Clique em "Install".

Está instalando os componentes.

Instalando o próximo componente.

Mais um componente.

E finalmente está instalando o AutoCAD 2008.

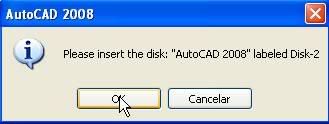

Insira o segundo cd para prosseguir.

Depois de instalado, clique em "Finish" para concluir.

Configurando o Sistema

Agora iremos abrir o nosso programa recém-instalado.

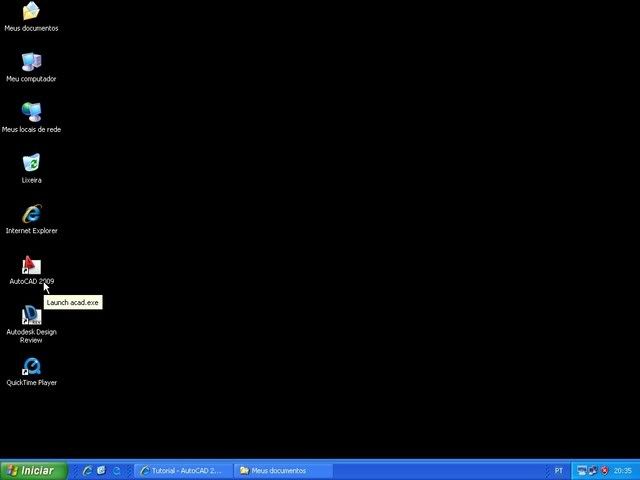

Naturalmente foi criado um atalho na área de trabalho do Windows, mas eu vou mostrar o caminho em que se encontra o atalho do programa, pelo menu iniciar.

Com o menu clássico do Windows: Iniciar => Programas => Autodesk = > AutoCAD2008 => AutoCAD2008.

Com o menu exclusivo do Windows XP, só muda de "Programas" para "Todos os programas".

Escolha a opção "Activate the product" para ativarmos, do contrário o programa irá deixar de funcionar em 30 dias.

Com o CD 2 ainda no drive de cd, localize a pasta "Crack" e copie um serial do arquivo "install.txt".

Cole o serial no campo "Enter your serial number of Group ID:" e copie o código do "Request code" em seguida.

Ainda na pasta Crack, abra o arquivo "AutoCAD-2008-keygen.rar" e dê um duplo clique em "AutoCAD-2008-keygen.exe".

Cole o código no campo "Request Code". Se estiver correto, clique em "Calculate" para retornar o "Auth Code".

Marque as opções: "Enter an activation code" e "Paste the activation code". Cole o Auth Code lá para clicar em "Next".

O programa está ativado, não irá mais expirar. Clique em "Finish" para concluir.

Escolha uma das opções e dê OK (obviamente eu escolhi NÃO).

Esse é o ambiente de trabalho.

No detalhe está o Prompt de comando. Para quem não quiser utilizar a barra de ferramentas, é só utilizar a linha de comando. Digite "op" e dê Enter para abrir as opções de configuração.

Na aba "Display" clique em "Colors".

Escolha o White ou uma cor de sua preferência (se quiser continuar com o Black fique a vontade).

Clique em "Apply & Close".

Na aba "System" era para estar dentro do campo "General Options" as opções "Do not show StartUp dialog box", "Show StartUp dialog box" (opção essa que esteve no AutoCAD até a versão 2007); mas parece que o Drop-Down tomou doril (no detalhe) na versão 2008.

O "StartUp dialog Box" é muito importante para quem está começando a lidar com AutoCAD. Pois nele você pode fazer a pré-configuração do ambiente de trabalho, antes de iniciar um novo projeto.

Esperamos que na próxima versão esteja de volta com essa opção, nas opções de configuração.

Para ativar essa opção então, na versão 2008, digite no Prompt de comando: startup. Dê Enter e digite "1", antes de dar outro Enter.

Para voltar para o "Do not show StartUp dialog box" (sem o StartUp) digite a linha de comando anterior, mas digite "0" no lugar de "1".

Criando um Novo Arquivo

Ao abrir o AutoCAD, vai aparecer essas opções:

Clique no quarto ícone "Use a Wizard".

Escolha a opção "Advanced Setup" e dê OK.

Marque a opção "Decimal" e deixe duas casas decimais após o ponto. Clique em "Avançar".

Marque a opção "Decima Degreesl" e deixe duas casas decimais após o ponto. Clique em "Avançar".

Marque a opção "East" e clique em "Avançar".

Marque a opção "Counter-Clockwise" e clique em "Avançar".

Defina 10 centímetros de largura (Width) por 15 centímetros de altura (Length) e clique em "Concluir" (não é para dar Enter e sim clicar no "Concluir", senão prevalecerá a altura apresentada anteriormente).

Clique com o botão direito em "GRID" e vá em "Seetings..."

Deixe o "Grid X spacing" e o "Grid Y spacing" em "1" centímetro de espaço.

Novamente com o botão direito em "GRID", escolha o "On" para ativar.

Se nota os pontos agora no ambiente de trabalho. Onde está "2D Drafting & Annotation", mude para "AutoCAD Classic". Pois eu só aprendi com o visual do AutoCAD 2004, fica mas fácil para eu ensinar.

Feche as paletas de modelagem "TOOL PALETTES - ALL PALETTES".

Segurança no Projeto

É sempre bom protegermos os nossos projetos de outros usuários.

Primeiro, vamos criar uma pasta para os nossos projetos.

Quando for salvar o projeto [File => Save (Ctrl S)] e ter criado um nome para o projeto (estado.dwg), clique em "Tools".

Escolha o "Security Options..."

Digite uma senha qualquer, exemplo "cad2008" e dê OK.

Confirme a senha recém criada e dê OK.

Bom salvar como "AutoCAD 2004/LT2004 Drawing [*.dwg]" para que o projeto possa ser acessado num computador que ainda se usa o AutoCAD 2004 (principalmente quando é o Windows 98).

Finalmente clique em "Save".

Feche o arquivo (Alt F4).

Na pasta em que está o arquivo, dê um duplo clique para abrir-lo.

Vai pedir a senha, digite a senha errada primeiro.

Vai retornar que a senha está incorreta.

Digite a senha corretamente e dê OK.

Desenhando no AutoCAD com as Coordenadas

Excepcionalmente neste capítulo, iremos trabalhar somente no Prompt de comando.

Iremos desenhar um estado brasileiro com as coordenadas.

Como vocês devem ter notado, no ambiente de trabalho há um sistema de coordenadas com o eixo X e o eixo Y. O X fica apontando para a horizontal e o Y para a vertical. Além dessas, temos também o eixo Z que fica apontando para você, mas que não pode ser visto na tela 2D.

Existem dois tipos de sistema de coordenadas:

WCS - World Coordinate System (sistema de coordenadas global)

UCS - User Coordinate System (sistema de coordenadas do usuário)

As coordenadas podem ser:

Absolutas - Comando X,Y

Relativas - Comando, ponto qualquer, @X,Y

Utiliza-se vírgula para separar o valor de X do valor de Y (exemplo: 5,-2)

Utiliza-se ponto quando um valor possui casas decimais (exemplo: 13.15, 4.70)

Agora vamos começar a desenhar o nosso estado:

Digite "PL" no Prompt de comando e dê enter.

Digite as coordenadas a seguir, separando-as com o Enter.

A 0, 0

B 8.35, 5.91

C 12.17, 3.75

D 10.46, 0.79

E 7.69, -1.77

F 12.17, -5.39

G 18.14, -0.13

H 23.61, 0.13

I 28.34, 2.04

J 28.54, 4.07

K 31.24, 4.93

L 34.13, 3.94

M 35.97, 2.89

N 36.43, 7.56

O 34.72, 11.37

P 34.28, 14.79

Q 31.64, 14.13

R 26.63, 15.18

S 22.78, 14.84

T 19.01, 17.38

U 16.97, 15.31

V 16.77, 12.09

W 17.49, 11.43

X 16.64, 9.92

Y 15.39, 9.92

Z 12.81, 12.75

A @-3.08, -1.71

B @-2.37, 4.80

C @2.63, 2.76

D @-0.92, 1.31

E @-9.73, -5.52

F @-4.21, 2.17

G @-1.78, -4.14

H @0.53, -0.99

I @-1.84, -1.64

J @3.09, -4.07

K @-1.97, -3.09

L @1.64, -1.97

M @1.97, 0.59

N @3.22, -1.25

Eu atribuindo às coordenadas no Prompt.

Sem o uso do mouse.

Como dito, separando cada coordenada com o Enter.

Recomendando sempre salvar o arquivo sempre que necessário. Temos também o arquivo .bak, que entrará em ação quando um projeto for fechado de uma forma imprevisível (exemplo, queda de energia) e o .bak irá recuperar o arquivo recém-salvo automaticamente.

Começo a atribuir às coordenadas relativas.

Que estado será esse?

Quando terminar, digite C para fechar.

Dado Enter, digite GD para aplicarmos um efeito degradê no estado.

Escolhi duas cores e vou escolher a primeira cor.

OK.

OK na segunda cor.

Clique na paleta "Add: Pick points".

Clique com o cursor dentro do estado (não pode ter nenhuma abertura) e dê Enter.

Dê OK (ou "Preview").

O estado foi preenchido, vamos ver como ficaria no modo de plotagem, clicando em "Layout".

Pronto para ser impresso.

Linhas e Polilinhas

Para que não seja necessário configurar tudo novamente ao abrir um novo arquivo, salvemos com um outro nome.

File => Save As... (Ctrl Shift S)

Salve como "linha.dwg" (lembre-se de salvar como a versão 2004, caso leve o seu projeto para um outro computador, que não é o caso desse).

Clique com o botão direito no SNAP.

Clique em "Grid Snap On" para ativar.

Ainda lá, vá em Seetings.

Defina o "Snap X spacing" e o "Snap Y spacing" em "5" e dê OK.

Ative o comando “line” com a tecla de atalho L no Prompt de comando.

Com o SNAP ativo, o cursor será movido ponto por ponto do GRID, muito útil para tirar uma medida.

Façamos um polígono de quatro lados.

C para fechar.

Como podem ver, foram utilizadas quatro linhas para fazer o polígono.

Isso dificulta quando desejamos selecionar um objeto criado por várias linhas, pois teríamos que selecionar linha por linha.

Mas existe uma ferramenta que cria vários segmentos em seqüencia, formando um único objeto: a polilinha.

Digite PL para ativar a "Polyline".

Faça o mesmo polígono com essa ferramenta.

Clicando sobre ele, notará que os segmentos seqüenciais formou-se um único objeto.

Explosão de Linhas e Conversão de Linhas para Polilinhas

Digamos que você queria que o objeto criado com uma polilinha, se dividisse em vários segmentos.

Digite X para ativar a ferramenta "Explode".

Clique no objeto e dê Enter.

O objeto voltou a ser dividido em várias linhas.

Se fosse o contrário, você criou um objeto usando a "Line", e já era tarde para refazer com a "Polyline".

Tem uma solução sem precisar começar tudo de novo.

Na alça da barra de ferramentas, clique com o botão direito do mouse.

Ative a barra de ferramentas "Modify II".

Tem uma ferramenta "Edit Polyline"a tecla de atalho é PE.

Digite M para múltiplo e dê Enter.

Selecione os segmentos que formam o objeto.

Dê Enter.

Se por padrão tiver a opção Y para sim, dê Enter, senão, digite-a e dê Enter.

Digite J para juntar e dê Enter.

Enter.

As linhas foram convertidas em polilinhas.

Certificando.

Curvas e Objetos Fundamentais

Com a "Polyline" também é possível fazer linhas curvas. Ative essa ferramenta.

Especifique um ponto inicial e um próximo ponto da linha reta. Digite A para arco e dê Enter.

Especifique o próximo ponto no sentido diagonal.

Especifique o próximo ponto no sentido horizontal.

Fizemos uma linha reta com linhas curvas.

Digite L para voltar à linha reta.

Especifique um próximo ponto.

Se eu fizer uma linha horizontal ou vertical com o mouse, mas sem querer, eu desviar para uma posição diagonal?

Tem uma ferramenta que evita um possível desvio.

Ative o "ORTHO".

Com ela ligada, a linha seguirá o cursor em linha reta, na horizontal ou na vertical, independente da posição do cursor. Dê Esc para finalizar.

E se eu quisesse fazer um triângulo eqüilátero (três lados iguais), como fazer um triângulo perfeito com esses segmentos?

Ative o "POLAR".

Com o botão direito em “POLAR”, vá em "Seetings...".

O ângulo especificado está em 90 graus.

Você pode mudar escolha 30.

Dê OK.

Antes de prosseguir, certifique-se de que o "OSNAP" está ativo.

Clique com o botão direito lá e vá em "Seetings...".

Marque a opção "Midpoint" para ser notificado de quando passar o cursor sobre o ponto médio de algum segmento.

Certifique-se de que o "OTRACK" está ativado, para auxiliar o OSNAP em projeções, com linhas imaginárias.

Vamos começar a fazer o nosso triângulo eqüilátero.

Crie uma linha reta. Mova o cursor para o ponto médio da linha. Vai subindo em sentido vertical, quando fizer 30 graus de distância, você será notificado com uma linha imaginária de que chegou a esse ângulo.

Agora é só dar um "Close".

Com certeza você nunca iria conseguir fazer um triângulo perfeito com o Paint do Windows.

E existe uma maneira mais fácil ainda de se fazer um triângulo eqüilátero, do que configurar o "POLAR", "OSNAP", e, "OTRACK". Assunto do próximo capítulo.

Polígonos

Sim, o AutoCAD facilita muito a vida do designer, e já disponibilizou uma ferramenta para polígonos.

Salve o arquivo como "poligono".

A tecla de atalho é POL para ativar a ferramenta "Polygon".

Determine o número de lados do polígono, se for o número de lados indicado no Prompt de comando dê Enter.

Enter novamente e se iniciara do centro do objeto (I).

Agora sim, faremos um triângulo. É só determinar 3 lados ao polígono.

Digite E para borda e dê Enter.

Com o mouse você pode definir a escala do seu triângulo.

Quem diria que iríamos fazer polígonos com alguns cliques!

Já que o AutoCAD disponibilizou uma ferramenta para polígonos, por que não uma ferramenta para objetos retangulares?

E tem essa ferramenta, pessoal.

Ativando a ferramenta "Rectangle", o atalho é REC.

Especifique um ponto inicial.

E um ponto final.

O Retângulo já está pronto.

No caso o exemplo que eu dei foi criando um retângulo com alguns cliques, por isso que não especifiquei a largura e a altura do mesmo.

Se é possível fazer um polígono e um retângulo com alguns cliques, porque não um círculo?

Claro que essa ferramenta não podia ficar de fora.

É a ferramenta "Circle", o atalho é C.

Para começar do centro, é só um clique no ponto inicial e outro no ponto final.

Edição

Nesse capítulo, iremos aprender a editar um objeto. Começando como aprender a esticar e encolher objetos.

Salve o arquivo com o nome "edit".

Antes, crie uma linha vertical que interligue os segmentos horizontais no ponto médio.

Digite S para ativar o "Stretch".

Selecione o retângulo antes da linha vertical, com o mouse pressionado, da direita para esquerda. Dê Enter.

Clique no objeto, e movendo pressionando o mouse, você pode esticar ou encolher um objeto.

Mas isso só na área selecionada. Tanto é que a linha vertical do ponto médio ficou no mesmo lugar.

Faça o mesmo, mas selecionando após a linha.

Na hora de esticar a linha vai junto.

Com certeza, só nesse exemplo, que entenderam porque eu pedi para criar aquela linha.

Obs: Se selecionar o objeto em parte, você pode distorcer o mesmo, como na figura abaixo:

Distorcendo um objeto com o comando Stretch

Para subtrair uma parte de um segmento, ative o "Break".

A tecla de atalho é BR.

Especifique um ponto inicial.

E o próximo ponto, para subtrair.

Ativando o "Break at Point", você pode cortar um segmento.

Como irei fazer no triângulo.

Se nota mais um ponto adicionando ao triângulo.

Que pode ser aberto.

Ativando a "Scale" com o atalho SC, você pode alterar a escala de um objeto.

Selecione o objeto desejado e dê Enter.

Selecione o ponto inicial do objeto.

Com o mouse, irá aumentar a escala. Bom é determinar o tamanho desejado no Prompt de comando.

Como feito nesse exemplo, onde determinei o tamanho da escala, e reduzi.

Aumentando a escala.

Copiando Objetos

Salve o arquivo como "fillet" e faça um polígono com quatro lados.

Se eu pedisse para copiar o polígono, você com certeza utilizaria o "Ctrl C" "Ctrl V".

Mas se eu fosse pedir isso, com dois polígonos na horizontal e dois na vertical. Lado a lado.

E ter que dar inúmeros "Ctrl V" também é cansativo.

Seria um pouquinho trabalhoso para alinhar, não é?

Para isso a Autodesk, empresa de softwares de desenhos avançados, criou a ferramenta "Copy".

A tecla de atalho é CP.

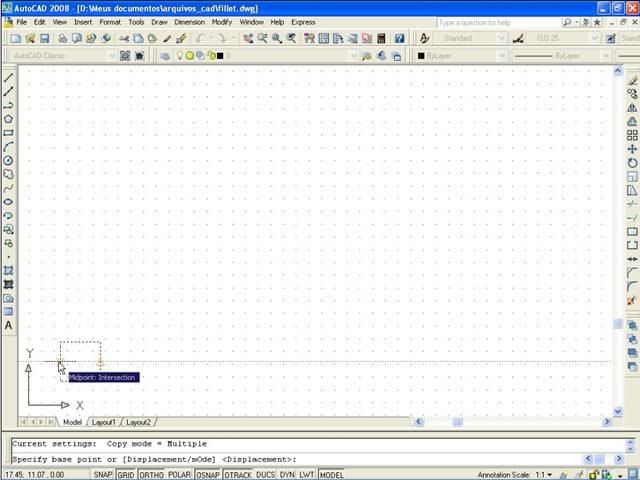

Especifique o ponto médio (de preferência o ponto médio do lado esquerdo).

Com o “ORTHO” ligado, leve o polígono copiado para a direita.

Você pode copiar ele quantas vezes quiser, até dar um "Exit", que é o que vamos fazer agora.

Crie uma linha interligando o ponto médio de cada polígono, mas sem atravessar os mesmos.

Copie a linha e leve até o ponto médio superior do primeiro polígono.

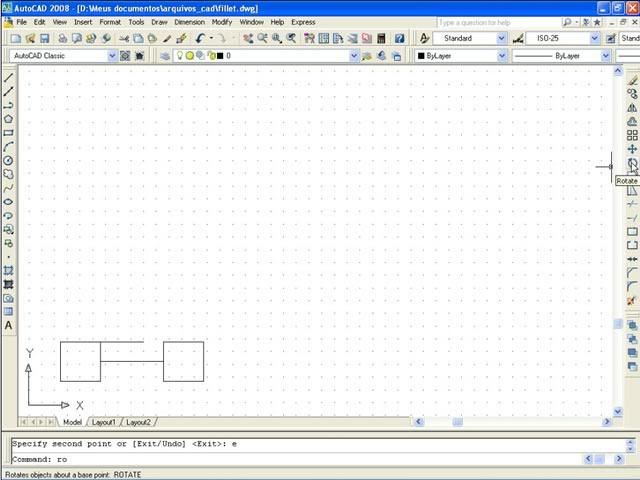

RO para ativar o "Rotate".

Clique no "Endpoint" da linha que está ligada ao "Midpoint" de cima do polígono da esquerda.

Suba com o mouse para a linha fazer uma rotação de 90 graus.

MI para ativar o "Mirror"

Selecione os objetos, com a exceção da linha vertical e dê Enter.

Clique no ponto médio da linha vertical, vai ser o ponto de reflexo dos objetos.

Mova o cursor um pouco a direita do ponto médio clicado, e dê um clique, para refletir o objeto selecionado.

Vai perguntar se deseja apagar os objetos de origem. NÃO. Dê Enter somente.

Copie a linha vertical para o outro lado (de preferência, usando o "Endpoint" da linha, e mova para o "Midpoint" do polígono da direita).

A primeira parte já foi feita.

Editando Linhas

Já aprendemos a editar objetos. Agora iremos aprender a editar linhas.

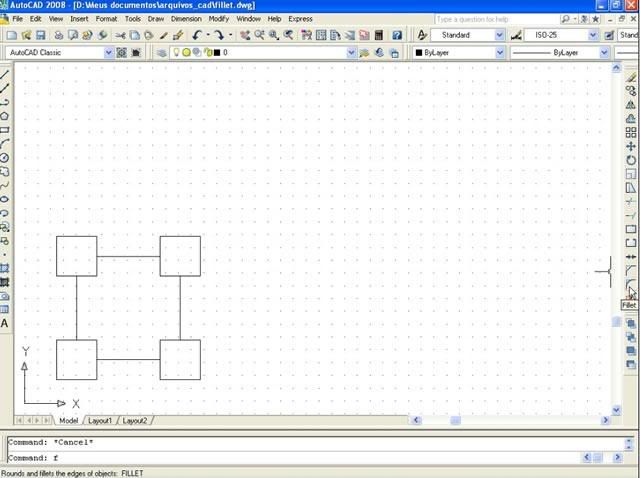

F para ativar o "Fillet".

Clique perto das pontas das linhas que estão perto de formarem um ângulo de 90 graus.

Elas se auto-completaram.

Dando Enter novamente, você pode fazer isso na outra ponta da linha com a linha seguinte.

Se eu pedisse para desfazer isso, você daria um "Ctrl Z", certo?

Mas se você fechou o arquivo e abriu de novo?

A Autodesk não deixa você atrás.

TR para ativar a ferramenta "Trim".

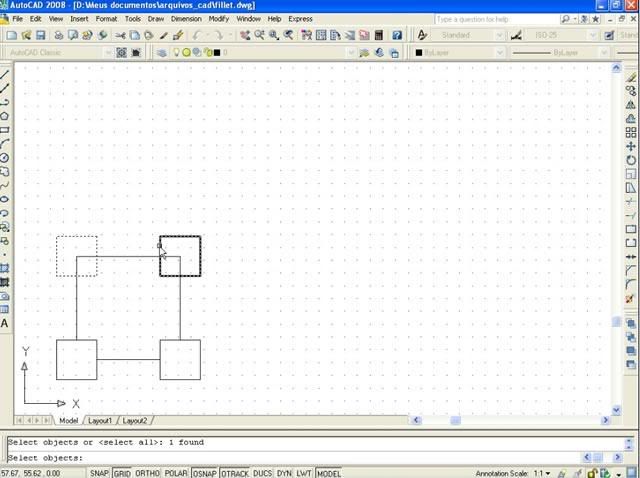

Selecione os polígonos que foram atravessados pelos segmentos e dê Enter.

É só clicar nos segmentos que formam o ângulo.

Que vão sendo eliminados.

Fillet desfeito.

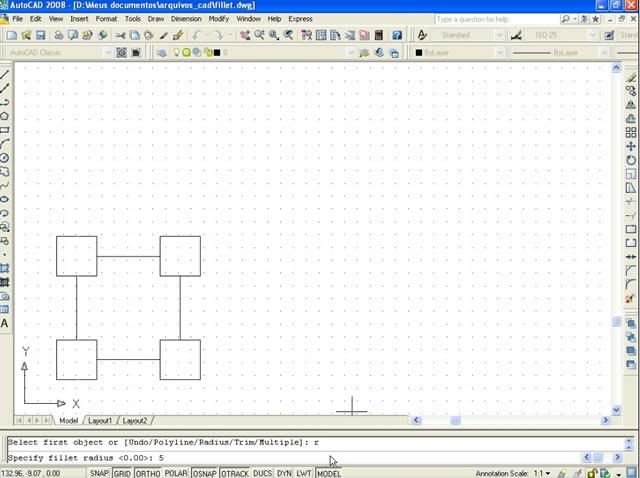

Ative o "Fillet" novamente e digite R para raio, dê Enter.

Coloque o raio 5 e dê Enter.

Repita o processo anterior do "Fillet", para os segmentos se chocarem.

Só que agora em curvas.

O "Fillet" aplicado por completo. Para apagar os raios, é só clicar sobre eles, e usar a tecla bruta Delete.

Nota-se que, mesmo com os raios apagados, os segmentos continuam atravessando os polígonos.

As vezes você vai fazendo uma linha e depois resolver esticar a linha que tinha feito.

Para isso, você resolve ativar a ferramenta e tenta continuar de onde parou, mas muitas vezes você sobrescreve um pedaço da linha.

Nem nisso o AutoCAD te deixa na mão.

Tem uma ferramenta chamada "Extend" cujo atalho é EX.

Selecione o polígono, ele servirá de apogeu da linha que você pretende estender.

Vai clicando próximo a ponta, para ele se estender até o final do polígono.

Vai fazendo o mesmo com as outras linhas.

Nunca foi tão fácil estender uma linha.

É muito fácil desenhar no AutoCAD.

Cópias Múltiplas com o Array

Para quem achou a ferramenta "Copy" e/ou a ferramenta "Mirror" uma mão na roda (lembrando que esse último copia como um reflexo de uma imagem), existe uma ferramenta mais prática ainda para copiar objetos. O "Array".

Salve o seu projeto como "array" e faça um círculo. Feito isso ative o "Array", digitando AR.

Clonando objetos lado a lado (em matriz):

Deixe marcada a opção "Retangular Array". Vamos selecionar o objeto a ser clonado, clicando em "Select objects".

Clique no objeto a ser clonado e dê Enter.

Atribua 7 linhas, em "Rows" e 10 colunas em "Columns".

Na distância das linhas e das colunas (offset), atribua 15 em "Row offset" e "Column offset".

Clique em "Preview <".

Se tiver do seu agrado, clique "Accept", do contrário, clique em "Modify" para alterar algo.

Clonando objetos em satélite (em volta de outro objeto)

Apague todos os círculos, deixando 1, e faça um círculo maior próximo ao menor.

Ative o "Array", marque a opção "Polar Array" e clique em "Select objects".

Selecione o objeto a ser clonado e dê Enter.

Agora iremos definir o "planeta" desse "satélite". Clique em "Pick Center Point".

Selecione o "planeta" e dê Enter.

" title="cad2008_array11" >

Em "Total number of itens" especifique o número de "satélites", eu escolhi 8. Deixe "Angle to fill" em 360.00, para os objetos "satélites" serem clonados 100% em volta do objeto "planeta". Pode dar OK.

Aqui está o planeta e os satélites.

Apague tudo, deixando apenas um objeto. Ative novamente o "Array".

Defina apenas uma linha, e 10 colunas. O objeto já foi selecionado. O espaço entre as linhas e as colunas em 15. Agora iremos definir um ângulo. Clique em "Pick Angle of Array".

Especifique o primeiro ponto no centro do objeto e o segundo ponto a uma diagonal do objeto. Enter.

OK.

Os objetos foram clonados na diagonal.

Isso é útil, por exemplo, para copiar as telhas de uma casa na fachada frontal.

Editando na Diagonal e Copiando com o Offset

Só para constar: que é possível estender uma linha diagonal usando o “Extend”. Faça uma linha na diagonal.

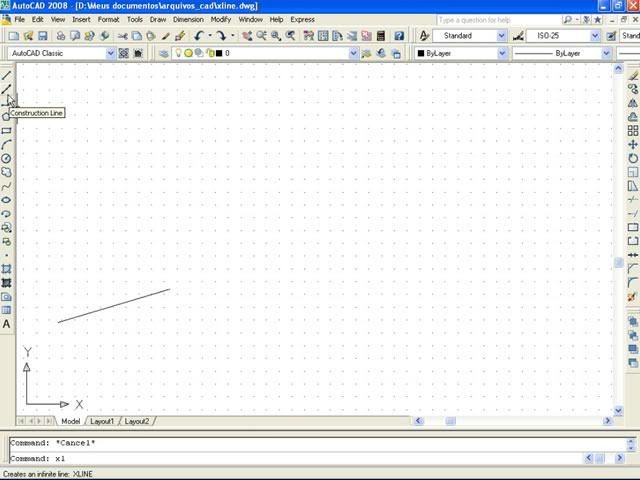

Agora vamos usar uma ferramenta que tem várias utilidades: a "Construction Line", uma linha infinita. O atalho é XL.

Ela se inicia do ponto médio, como mostra o próprio ícone.

Faça duas e coloque uma antes da linha diagonal.

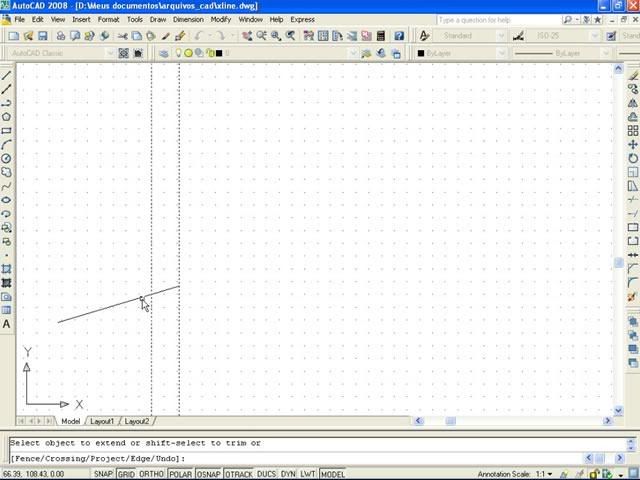

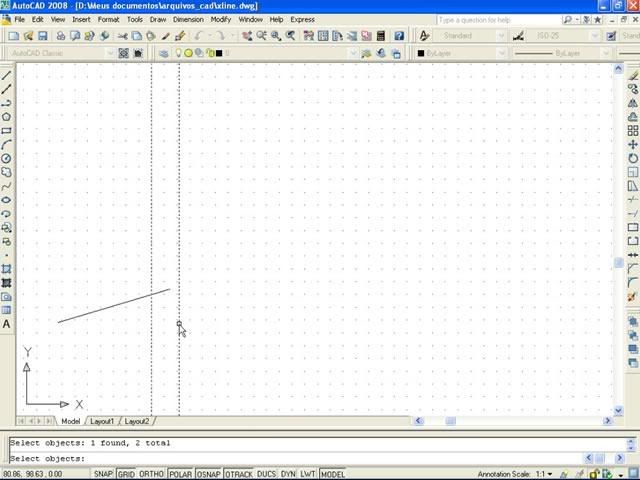

Ative o "Extend" e selecione as "linhas infinitas".

Clique na linha diagonal para ser estendida até a segunda linha infinita.

Aprendemos a usar o "Stretch" para esticar um objeto. Seja na horizontal, ou na vertical.

Se eu pedisse para esticar um objeto, que está na diagonal, como você faria?

Usaria o “Explode” e em seguida o "Extend"?

Seria muito bom se o "Stretch" pudesse esticar objetos na diagonal, não é?

E ele estica, pessoal.

Faça um objeto qualquer, que tenha uma parte diagonal, ou ele todo em uma diagonal.

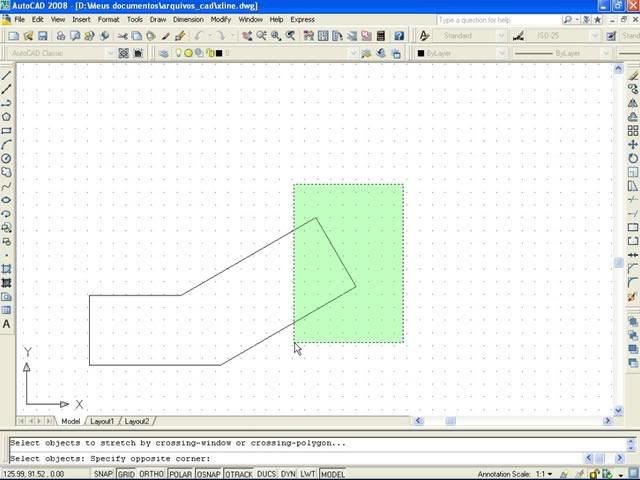

Ative o "Stretch" e selecione só a parte diagonal. Dê Enter.

Apesar de a seleção ser feita em forma retangular, no sentido "X, Y", é possível esticar ou encolher ele em qualquer posição.

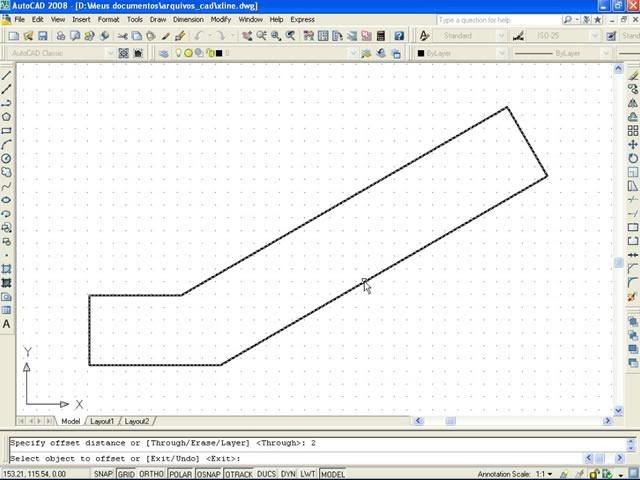

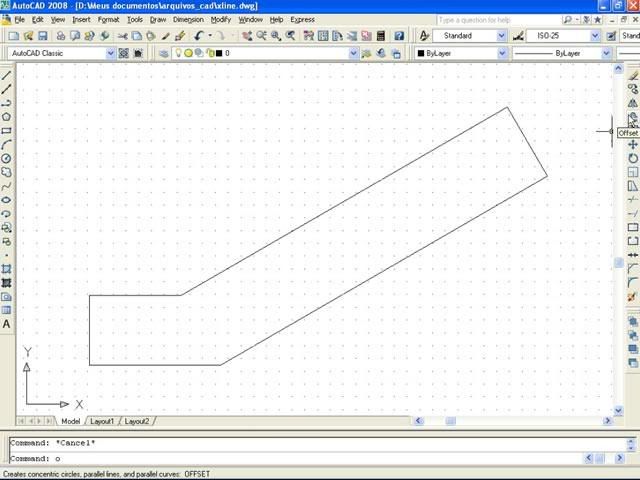

Podemos também criar linhas paralelas (no AutoCAD tem de tudo, heim) com a ferramenta “Offset”.

O atalho é O.

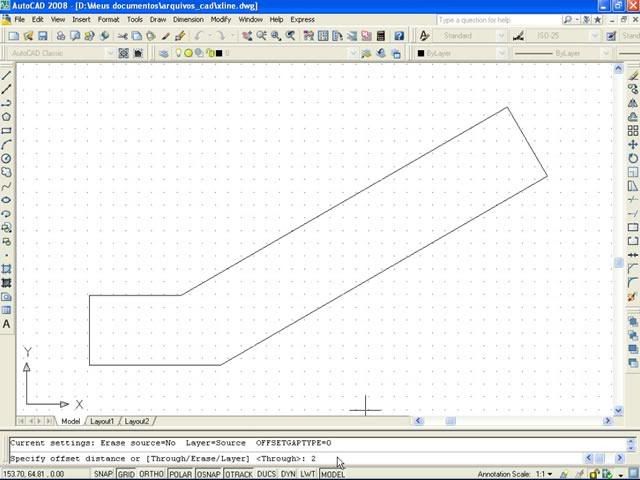

Vamos definir 2 metros de distância, digite 2 e dê Enter.

Clique no objeto desejado.

Dê Enter.

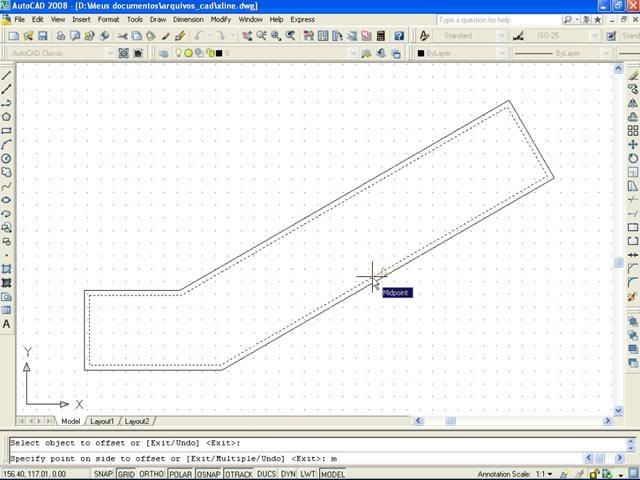

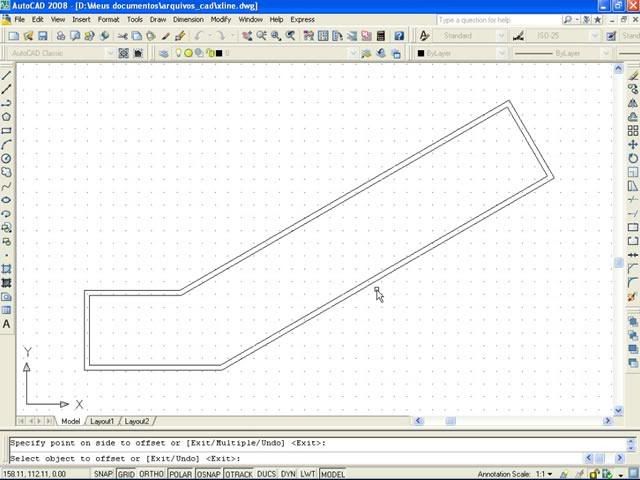

Clique fora do objeto para a criação de linhas paralelas do objeto selecionado.

Clique no objeto de origem novamente.

Não clicando fora, as linhas paralelas são criadas dentro do objeto.

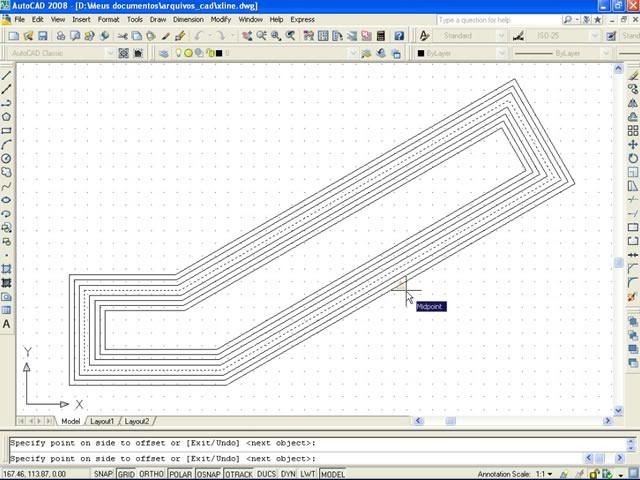

E pode fazer isso até onde desejar.

Como pode ver no exemplo.

Criando linhas paralelas fora do objeto novamente.

Quando desejar parar, digite E para Exit e dê Enter.

Eliminando Múltiplas Linhas e Chanfrando Objetos

Já aprendemos a eliminar linhas, usando o comando Trim.

Aí clicamos nas linhas a serem eliminadas.

Talvez duas linhas, três, até quatro.

Mas se fossem cem linhas para eliminar?

Teria que ter muita paciência e tempo disponível para eliminar uma por uma.

Mas, internauta que acompanha este tutorial, tem um comando mais fácil para fazer isso.

Crie duas linhas que corte toda as outra, de preferência use o "Construction Line" (XL).

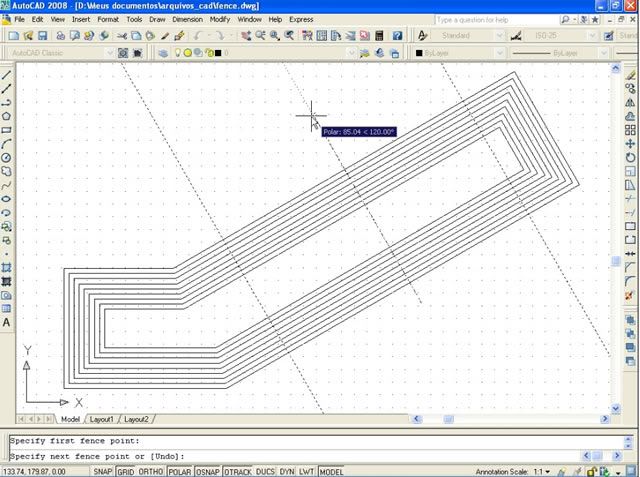

Ative o "Trim" e dê boas vindas ao comando "Fence", o atalho é F. Dê Enter.

Crie uma linha imaginária, de modo que atravesse as linhas cercadas pelas linhas infinitas.

Dê Enter e confira a eficiência.

Faça um quadrado.

Iremos aprender a chanfrar objetos.

Ative a ferramenta "Chamfer", seu atalho é CHA.

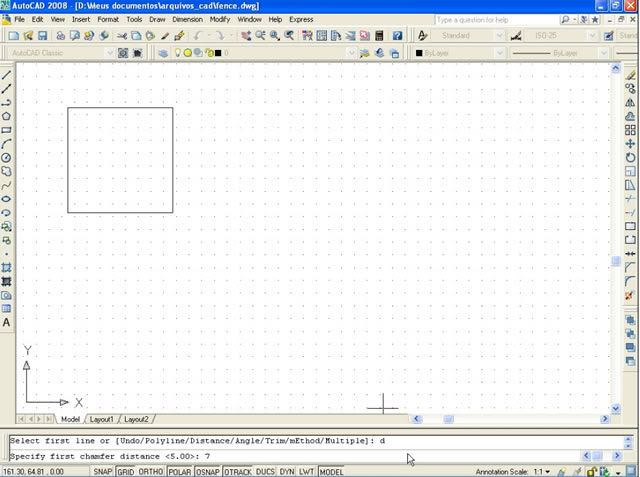

Digite D para Distance e dê Enter.

Escolha 7 e dê Enter.

Especifique a segunda distância em 4, e dê Enter.

Escolha um canto e clique na primeira proximidade.

Clique na segunda proximidade.

Enter e veja o objeto chanfrado.

Aprenderemos a mover objetos com o mouse.

Ative o "Move", o atalho é M.

Clique no objeto.

E mova-o para o local desejado.

Crie um objeto fechado com a "Line".

Certificando que foram usadas várias linhas.

O que iremos fazer é um outro modo de converter linhas em polilinhas.

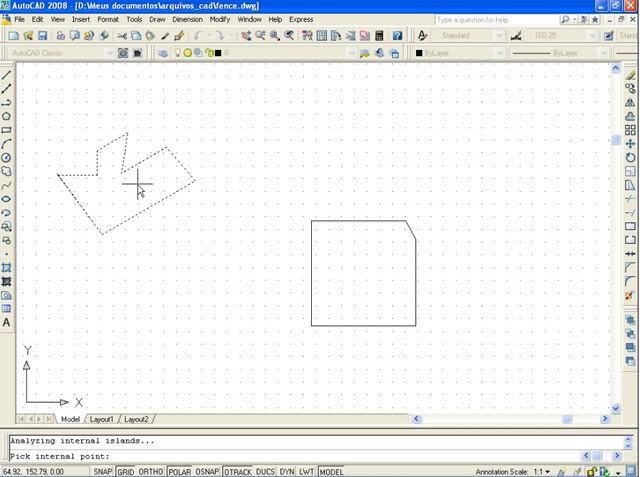

Draw => Boundary...

Clique em "Pick Points".

Clique dentro do objeto construído por você.

Dê Enter e a polilinha está pronta.

Na verdade ela foi clonada, o objeto com várias linhas ainda está lá. Eu movi o objeto formado com polilinhas.

Calculando Distâncias

Aprenderemos a utilizar uma ferramenta para calcular distâncias.

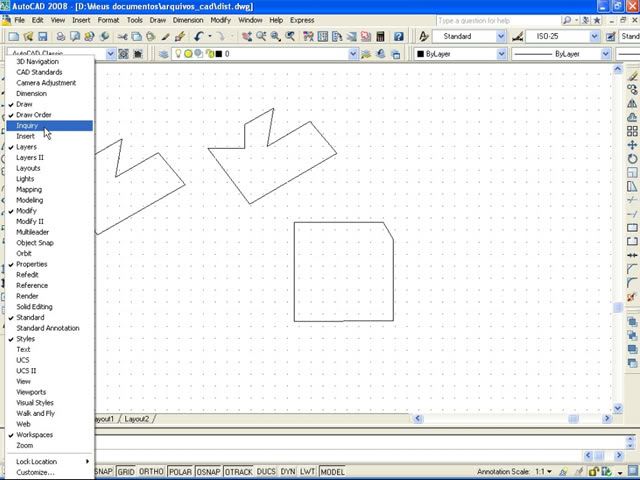

Na alça da barra de ferramentas, clique com o botão direito do mouse e escolha a barra de ferramentas "Inquiry... ".

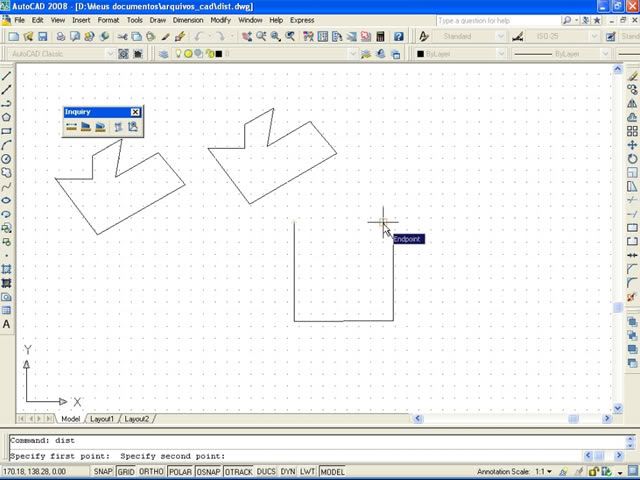

Clique na primeira ferramenta "Distance", o atalho é DI.

Especifique o primeiro ponto.

E o segundo ponto.

Retornou a distância em X (que é a que foi medida), além de retornar a distância em Y e Z (que na tela 2D fica apontando pra você).

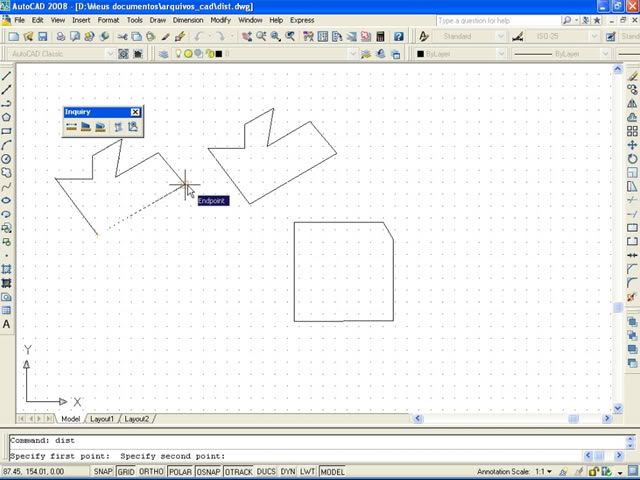

Calculando a distância no sentido diagonal.

Retorna o resultado em X e Y, apenas o Z sem nenhuma distância.

Como pode ver o "Distance" não calcula distância percorrida na diagonal (mais pra frente darei algumas dicas para calcular essa).

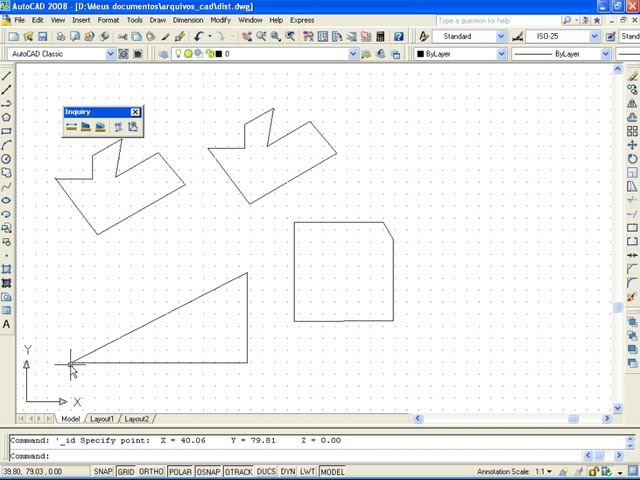

Para localizar o ponto que está um determinado objeto.

Clique na última ferramenta "Locate Point".

Clique em um objeto qualquer.

Retorna a posição em X, Y, e, Z.

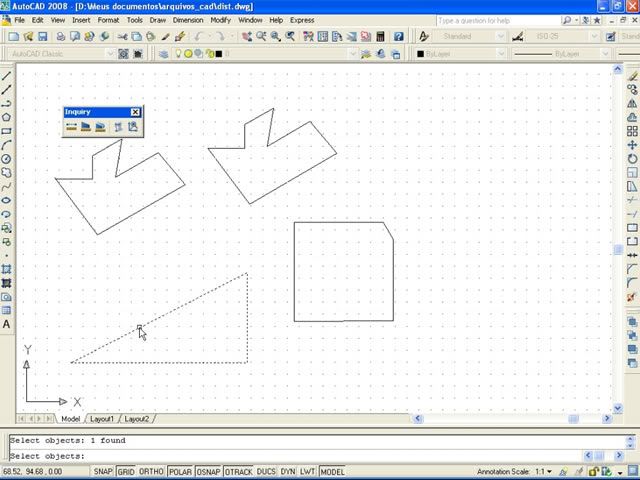

A penúltima ferramenta "List", retorna um script do objeto, com todas as informações utilizadas.

Selecionei o objeto.

Abriu-se o "Command" por completo.

Como Achar os Quadrados dos Catetos e da Hipotenusa

Salve o projeto como "al.dwg".

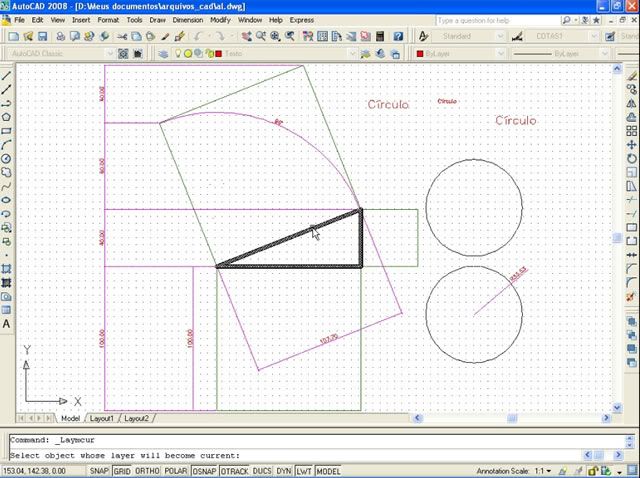

Faça um triângulo retângulo e 3 quadrados.

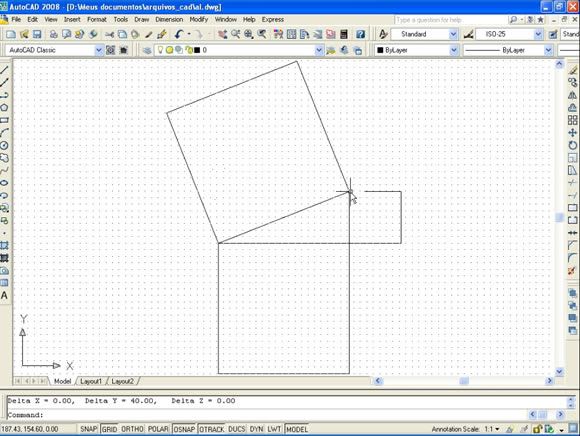

Digite AL para iniciar o alinhamento de objetos.

Selecione o primeiro quadrado.

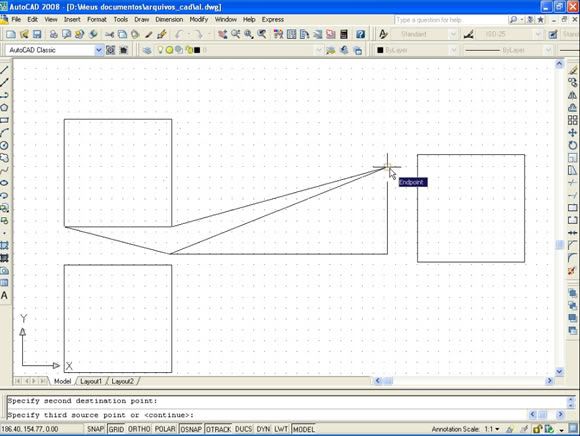

Clique no "Endpoint" esquerdo inferior desse.

Clique no Ângulo B (o ângulo agudo horizontal).

Clique no "EndPoint" direito inferior do quadrado que você selecionou.

Clique no ângulo C (o ângulo agudo vertical).

Enter.

Vai perguntar se deseja alterar a escala em relação ao alinhamento dos pontos, digite Y para sim.

A escala do quadrado selecionado se adaptou a escala do triângulo retângulo.

O mesmo com os outros quadrados. Calcularemos a escala de cada quadrado, usando o DIST.

O quadrado no cateto adjacente deu 100 metros.

O quadrado no cateto oposto deu 40 metros.

No quadrado da hipotenusa não retornou a distância percorrida, mas sim a distância em X e Y. X = -100, Y = -40. Pois estávamos calculando com o DIST.

Aí para buscar resultados, nada melhor que calcular com o DIST.

Mas, internauta que acompanha este tutorial, tem um comando mais fácil para fazer isso.

Selecione o quadrado do cateto adjacente. Digite PR e dê Enter.

Abriu as propriedades do objeto. Na "Area" está a soma desse quadrado, que é de 10000, ou 100², ou 100 x 100, ou 100 * 100 = 10000.

Pois a largura de um quadrado é igual a sua altura, por isso se chama quadrado, pois tem os quatro lados iguais.

Pegando esse quadrado de 100 metros e dividindo ele em 100 partes na horizontal e 100 partes na vertical (um metro cada parte), a soma total das partes será exatamente 10000.

Ainda nas propriedades, o Lenght mostra a soma dos quatro lados, que deu 400 metros, 100 metros cada lado.

Nas propriedades do quadrado do cateto oposto, sua área é de 1600 metros quadrados, ou 40², ou 40 x 40, ou 40 * 40 = 1600.

O Lenght está em 160 metros, 40 metros cada lado.

Nas propriedades do quadrado da hipotenusa, sua área deu 11600 metros quadrados, ou 107,7², ou 107,7 x 107,7, ou 107,7 * 107,7 = 11600.

O Lenght está em 430,81 metros, 107,7 metros cada lado.

Repare que a hipotenusa é a soma dos quadrados dos catetos:

Hipotenusa = a

Cateto oposto = b

Cateto adjacente = c

c + b = a

100² + 40² = a²

10000 + 1600 = 11600

Nunca foi tão fácil tirar medidas dos lados de um triângulo retângulo, nem precisou de Teorema de Pitágoras da vida para calcular a distância percorrida de "a".

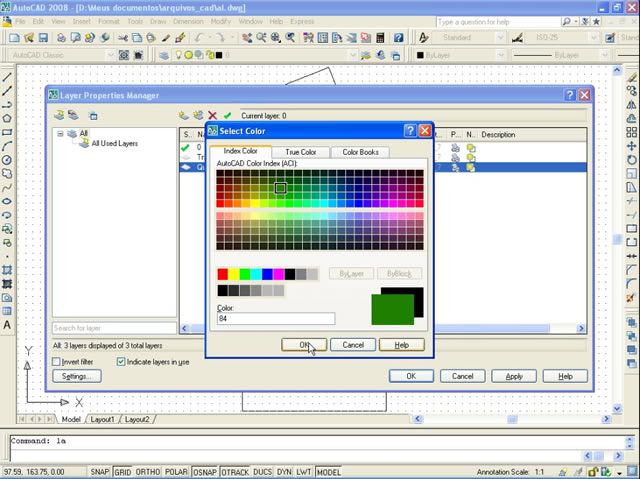

Camadas

Suponhamos que você irá fazer o projeto de uma casa. De repente você precisará decorar os objetos modelados, mas as paredes vão atrapalhar.

Teria que ter uma ferramenta que ajudasse a ocultar as paredes, para facilitar o trabalho.

Para isso o AutoCAD disponibilizou o recurso "Layers", que significa "camadas". Com ela você pode separar os objetos por camadas.

Vamos praticar as camadas, com os quadrados que fizemos.

Clique na ferramenta acima "Layer Properties Manager".

Para inserir uma nova camada, clique em "New Layer" (Alt N).

Foram inseridas duas camadas (Layer1, Layer2), clique com o botão direito em Layer1 e escolha o "Rename Layer F2" para renomear a camada.

Foram renomeados para "Triângulo" e "Quadrado". Vamos mudar a cor da camada "Quadrado".

Escolha uma cor verde, eu escolhi a cor verde de número 84.

Dê OK.

Vamos alterar a largura da linha da camada "Triângulo".

Escolha 0.53 milímetros.

A camada ativa está na camada padrão, selecione a camada "Triângulo" e clique em "Set Current" (Alt C) para ativar-la.

Dê OK.

Apesar de termos criado as camadas e ativado a camada “Triângulo”, os objetos se encontram ainda na camada padrão.

Selecione os quadrados (automaticamente você foi levado à camada padrão).

E mude para a tabela "Quadrado".

Depois que "desselecionou", voltou para a camada ativada por você. Note que os quadrados ficaram verdes, porque definimos essa cor na configuração da camada "Quadrado". Por padrão, as cores da linhas ficam na opção "By layer" (da camada), mas você pode mudar a cor de algum objeto.

Vocês devem ter notado que as camadas são exibidas em ordem alfabética, ao contrário dos outros programas que ficam por ordem das posições (exemplo o Photoshop).

Creio que vocês viram que os quadrados verdes estão na frente do triângulo retângulo "white" (apesar de estar sendo visualizado em preto, a cor é branca, pois nós mudamos o plano de fundo de preto para branco). Iremos jogar o triângulo retângulo para frente,

Tool => Draw Order. O Atalho é DR.

Selecione os quadrados e dê Enter.

Se já estiver sugerindo "Back", somente dê Enter, senão, digite B para Back e dê Enter.

O triângulo retângulo está na frente, mas ainda está na camada padrão.

Selecione o objeto e leve-o para a sua respectiva camada.

Clicando na ferramenta do rodapé, "Lineweight", a linha ficará na largura que você especificou na camada.

Clique lá com o botão direito e vá em "Settings".

A largura da linha está sendo baseada na respectiva camada, mas você pode alterar a largura dela.

Cotas

Exibe as dimensões dos objetos.

Nesse capítulo aprenderemos a configurar as cotas.

Crie uma nova camada "Cotas", escolha a cor "Magenta", e ative-a.

Clique na ferramenta "Dimension Style".

Já tem uma cota pré-definida (standard), mas iremos criar a nossa cota. Clique em "New... ".

Em "Style Name" nomeie como "COTAS1" e clique em "Continue".

Na aba "Lines":

Em "Dimension lines", mude o "Color", "Linetype", e "Lineweight" para "ByLayer". Deixe o "Baseline spacing" em "0.3".

Em "Extension lines", mude o "Color", "Linetype ext line 1", "Linetype ext line 2", e "Lineweight" para "ByLayer". Em "Extend beyond dim lines" coloque "1.25" e em "Offset from origin" coloque "0.625".

Na aba "Symbols and Arrows":

Em "Arrowheads", deixe o "Arrow size" em "0.3".

Em "Center marks", deixe em "0.6".

Na aba "Text":

Vamos escolher um estilo de texto. Clique nas reticências de "Text style".

Você pode criar um novo estilo de texto, mas nesse exemplo vamos utilizar um existente, só mudando a fonte e a altura (Height) válido somente nesse arquivo. A fonte será a "romans" e a altura será de "2.50". Clique em "Set Current".

Clique em "Apply" para aplicar e "Close" para fechar.

Voltando a aba "Text":

O "Text color" está na opção "By block" (por bloco). Iremos mudar, mas não para "ByLayer", porque senão ficará da cor das "arrows" (setas) que é magenta. Invés disso mude para "Red" (vermelho).

Na aba "Fit":

Em "Fit options", marque a opção "Always keep text between ext lines".

Em "Text plecement", marque a opção "Over dimension line, without leader".

Em "Scale for dimension features" deixe em "1.5".

Na aba "Primary Units":

Em "Linear dimensions" escolha no "Decimal separator" o "'. '(Period)".

Em "Zero suppression" da esquerda, marque o "Leading" e desmarque o "Trailing".

Em "Zero suppression" da direita, marque o "Trailing".

E finalmente dê OK.

E pode fechar a configuração de cotas.

Dimensões

Feita a configuração das cotas, agora iremos pôr elas em prática.

Clique na alça da barra de ferramentas com o botão direito e insira a barra de ferramentas "Dimension".

Clique na ferramenta "Linear".

Clique no "Endpoint" inferior de um objeto.

E clique no "Endpoint" superior desse objeto.

Escolha o local que queira exibir a cota da altura desse objeto.

Clique agora na ferramenta "Aligned".

Faça o mesmo, mas no quadrado que está em posição diagonal.

Com ele você pode também calcular a distância percorrida na diagonal.

Clique na ferramenta "Angular".

Selecione um lado de um quadrado.

Selecione o próximo lado desse quadrado.

Retornou a dimensão do ângulo desse objeto.

Essa é a dimensão rápida "Quick Dimension".

Clique em todos os objetos.

Escolha o local de exibição.

Retornou as dimensões dos objetos selecionados. Faça um círculo e clique na ferramenta "Radius".

Clique no círculo.

Retornou o raio desse círculo (medida do centro a tangente). Faça outro círculo e clique agora em "Diameter".

Retornou o diâmetro do outro círculo (a dimensão do diâmetro é o dobro do raio, pois é medido de uma tangente a outra).

Texto

A inserção de textos no AutoCAD não é tão simples, comparando com os textos dos editores de imagens.

Crie uma camada "Texto", de cor "Red", e deixe-a ativa.

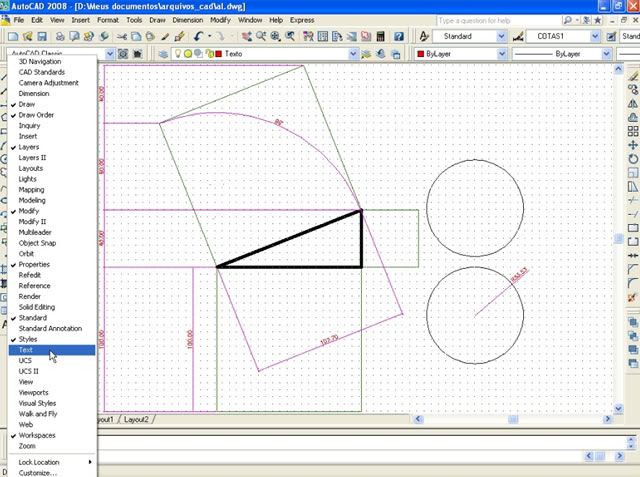

Clique com o botão direito na alça das ferramentas a esquerda e insira a barra "Text".

Clique na ferramenta "Single Line Text".

Especifique uma área a inserir o texto.

Já pode digitar o texto.

Clique agora na ferramenta "Multiline Text...".

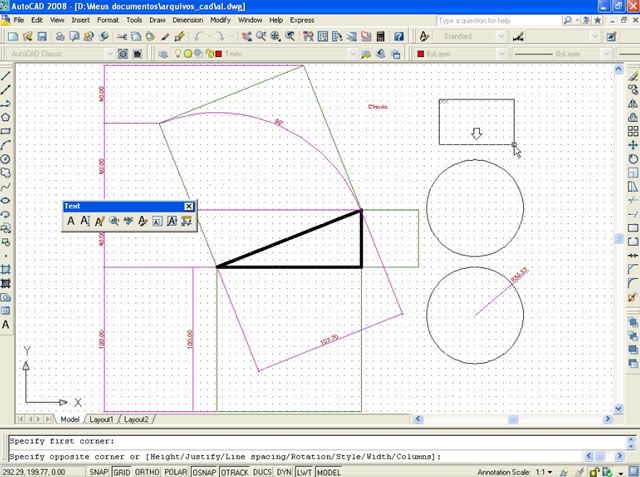

Especifique uma área.

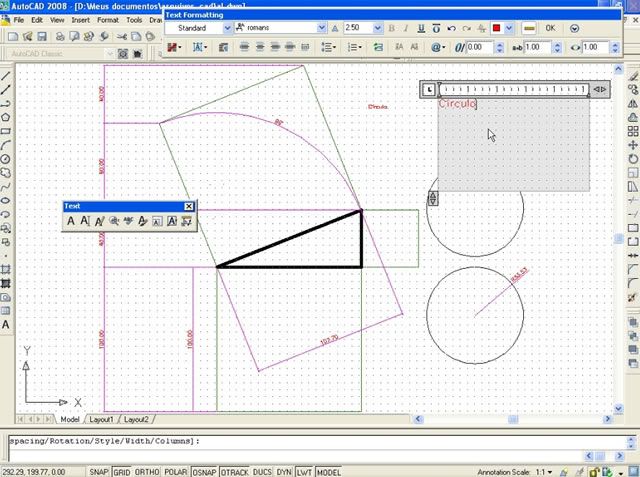

Poderá colocar o texto em várias linhas, e junto uma barra de ferramentas de formatações.

Se precisar alterar alguma coisa no texto?

Clique na ferramenta "Edit...".

E selecione um texto que você digitou.

Pronto para ser editado.

Agora iremos ver onde podemos definir um novo estilo de texto.

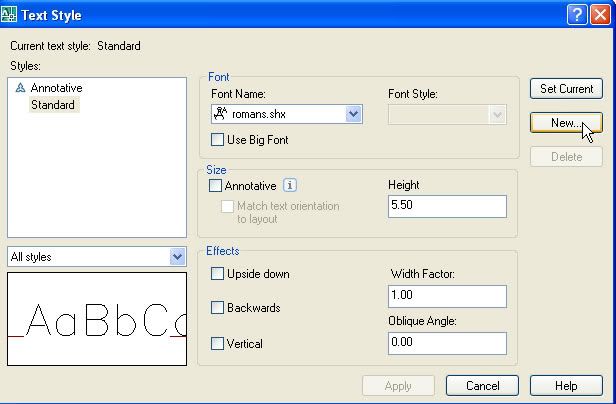

Clique em "Text Style...".

Estamos na configuração que você tinha feito nas cotas, mas não tínhamos ainda criado um novo estilo de texto, e sim alteramos o estilo atual nesse arquivo.

Se desejar criar um novo estilo, clique em "New..." e dê um nome ao estilo, e faça suas configurações.

Insira um novo texto.

Clique em "Scale".

Selecione um objeto de texto.

Enter ou E para "Existing" e Enter em seguida.

Especifique uma nova escala para o texto selecionado e Enter.

A escala foi alterada.

Onde está o cursor, mostra todos os estilos de textos criados por você, onde você pode mudar sempre que for lá.

Outras Ferramentas da Camada

Para ativar uma camada, teria que entrar no painel das camadas e clicar em "Set Current".

Mas, internauta que acompanha este tutorial, tem um comando mais fácil para fazer isso.

Clique em "Make Object's Layer Current".

E selecione um objeto de uma camada para essa camada ficar ativa.

Para mover um objeto para a camada ativa, teria que selecionar o objeto e mudar a camada no painel.

Mas, internauta que acompanha este tutorial, tem um comando mais fácil para fazer isso.

Clique na ferramenta "Match Properties".

E clique no objeto para ser remanejado para a camada que está ativa.

Para bloquear as outras camadas, você precisaria ir ao painel congelar as mesmas.

Mas, internauta que acompanha este tutorial, tem um comando mais fácil para fazer isso.

Algumas ferramentas relacionadas às camadas, que antes ficavam na instalação extra (Express), desde a versão 2007 passaram a estar na barra de ferramentas “Layers II”, dentre elas, a "Layer Isolate".

Enfim, ative a barra de ferramentas "Layers II".

A ferramenta que antes ficava com a instalação Express: "Layer Isolate".

Para você não ter que ficar bloqueando camada por camada, a "Layer Isolate" bloqueia todas as outras camadas.

Após ativado essa ferramenta, selecione o objeto a ser isolado.

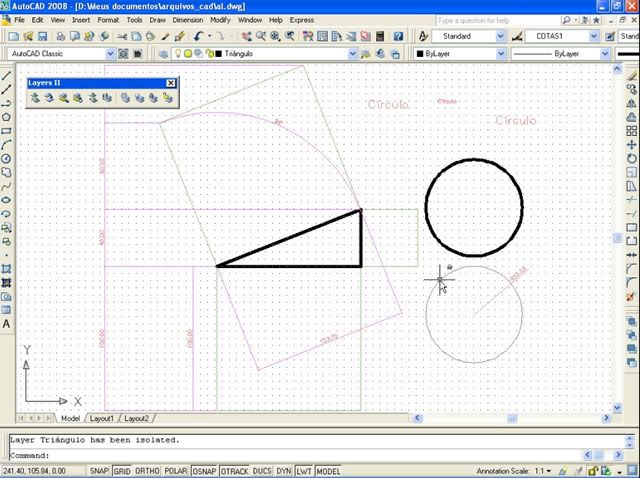

Como podem ver, as outras camadas estão bloqueadas.

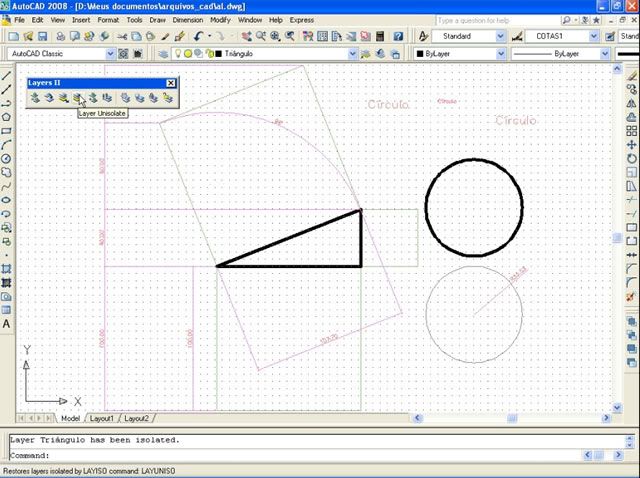

Para desfazer, clique na ferramenta "Layer Unisolate".

Com a "Layer Lock" você pode bloquear as camadas desejadas (inclusive a camada ativa).

E selecione as camadas a serem bloqueadas.

Para desbloquear, vá em "Layer Unlock".

E selecione as camadas que foram bloqueadas.

Para ocultar as camadas, era necessário ir ocultando elas no painel.

Mas, internauta que acompanha este tutorial, tem um comando mais fácil para fazer isso.

Clique na ferramenta: "Layer Walk".

Abriu uma janela com todas as camadas selecionadas. Clique em "Select Objects".

Selecione o objeto desejado e dê Enter.

Desmarque a opção "Restore on exit" e clique em Close.

Clique em "Yes" e só a camada selecionada ficará visível.

Para desfazer, volte lá e selecione todas as camadas na janela dessa ferramenta.

Para Praticar

Crie um novo arquivo, com as mesmas configurações no Start UP (duas casas decimais, e tamanho 10x15).

Vamos praticar alguns recursos utilizados, criando uma mesa de sinuca, mas sem entrar em detalhes, pois é para praticar.

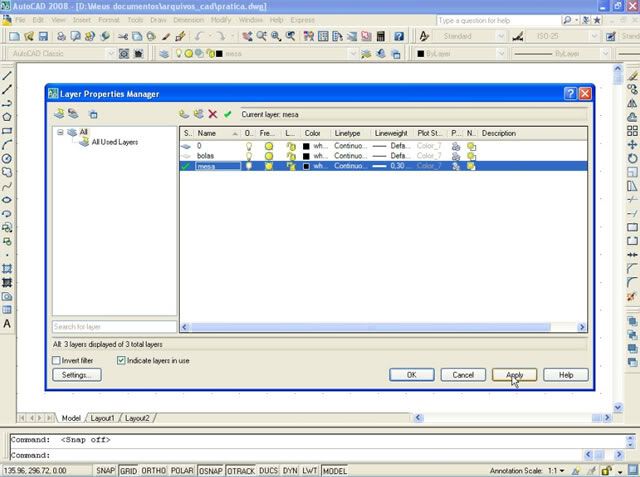

Crie as camadas "bolas" e "mesa" (30 milímetros) e ative a camada "mesa".

Faça um retângulo que ocupe boa parte da tela e crie um paralelo com o "Offset" em 20 de distância.

Servirá de borda da mesa.

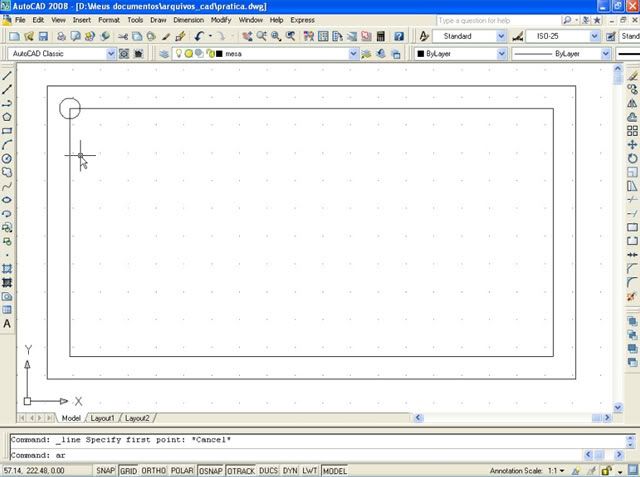

Faça um círculo com a ferramenta "Circle", que servirá de caçapa.

Para as outras cinco caçapas, use o "Array" do tipo retangular (matriz), começando a definir o espaço na vertical.

Selecione o centro da primeira caçapa.

E selecione a quina inferior.

Agora iremos definir um espaço na vertical.

Selecione o ponto médio da mesa.

Dado o Enter, faça um preview.

Se agradou, aceite.

Jogue o retângulo maior para trás (DR => seleciona o retângulo => Back).

Quanto às caçapas, ative novamente o "Draworder" e escolha o "Front", para vir para frente.

Vamos colocar uma cor de fundo na borda da mesa, na base da mesa, e nas caçapas (marrom, verde e preto).

Copie uma caçapa e mova para a mesa até dar seis, que servirão de bolas.

Colocaremos cores de fundo nas bolas.

E sua mesa está pronta.

Faça uma boa prática!

Novidades no AutoCAD 2009 (NOVO)

A nova versão do AutoCAD vem com grandes novidades, que podem ser conferidas aqui.

Vamos a algumas das novidades:

O cursor do mouse está apontando o novo atalho para o AutoCAD2009, abaixo desse atalho está o atalho para o Autodesk Design Review, que agora vem junto com o AutoCAD.

Infelizmente continua sem o Drop-Down do '"Do not show StartUp dialog box", "Show StartUp dialog box"' na aba "System" em opções de configuração.

As ferramentas do rodapé estão com um novo visual, agora com ícones. O exemplo mostrado é o do OSNAP.

Até o AutoCAD versão 2008 a cor padrão do fundo da área de trabalho era preta, na versão 2009 a cor padrão agora é um beje suave (RGB: FEFCF0).

Clicando no OSNAP (por exemplo) com o botão direito do mouse, agora você pode ativar/desativar alguma função sem ter que entrar em "Settings...".

Os ícones marcados com um quadrado de arestas azuis são os que estão ativos.

Algumas ferramentas que ficavam no topo foram para o rodapé, (exemplo o "Pan").

Quando se passa o cursor do mouse sobre uma ferramenta, agora vem com uma descrição.

Se em algum grupo de ferramentas tiver uma setinha diagonal para baixo, é porque ainda têm mais ferramentas.

É só clicar para exibir o restante das ferramentas.

Os menus foram substituídos pelas abas com ícones das respectivas ações.

O "Explode" saiu das barras de ferramentas? Essa não, primeiro foi o Drop-Down do '"Do not show StartUp dialog box", "Show StartUp dialog box"', que rodou no AutoCAD 2008, e agora isso?

Para o alívio da geral, o "Explode" continua lá, apenas trocou o ícone da dinamite pelo ícone de vários planos separados.

Caso necessite de mais espaço na área de trabalho, é possível minimizar os títulos de cada grupo das ferramentas.

Para ativar o grupo de ferramentas desejado, passe o cursor no título do grupo.

Que ele é exibido automaticamente.

Também pode minimizar as barras de títulos.

Para chamar as ferramentas, é só clicar na aba desejada.

Que elas serão ativadas.

Se desejar acessar o menu, basta clicar no ícone "Menu Browser".

As opções que tiverem setas têm mais opções a serem exibidas.

Se você está acostumado com o layout clássico, principalmente para deixar visível as ferramentas a serem trabalhadas freqüentemente, você pode alternar para o modo clássico.

Vá em "Tools", abra o "Customize" e clique em "Interface". O atalho é CUI.

Clique com o botão direito em "AutoCAD Classic Default" e escolha o "Set Current".

Clique em "Apply" e dê "OK".

Volta a ser exibido o visual clássico, e os antigos menus.

Em função da falta de tempo disponível, o segundo tutorial será trabalhado nesta nova versão do AutoCAD

[Will CH]

Movido e ressuscitado para Games & Informática.
